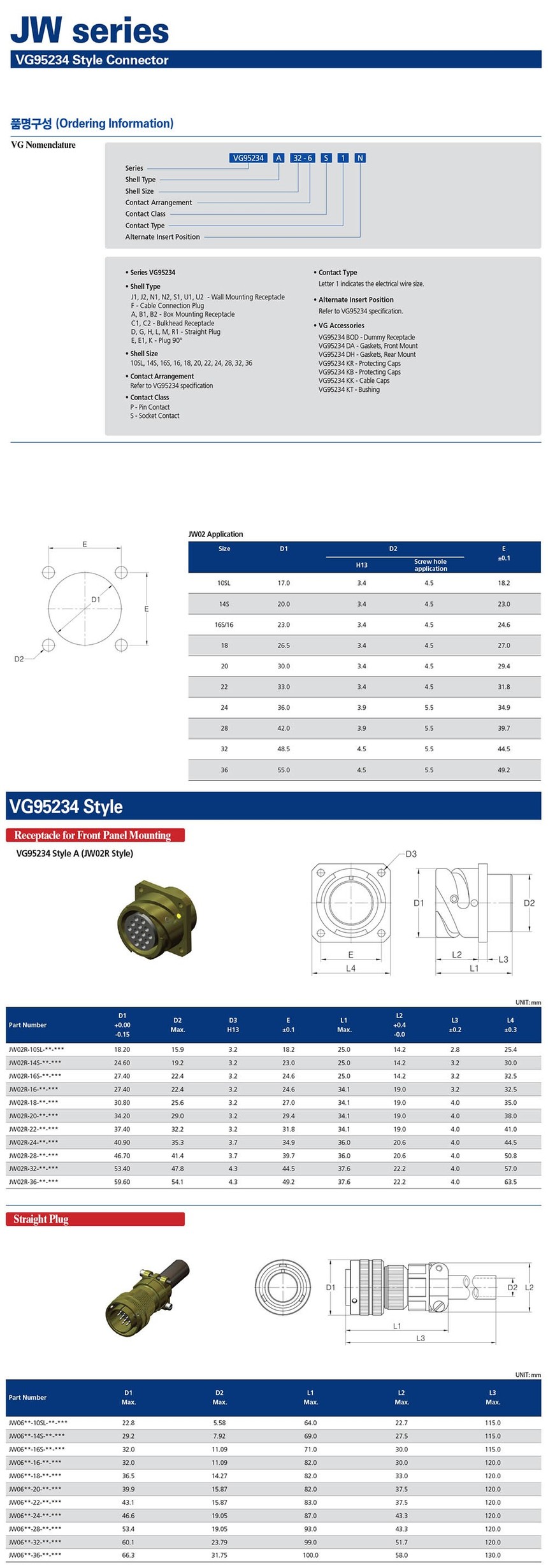

JAEWON航空插头VG卡口圆形连接器依照VG95234标准制造，实践证明卡口连接方式比螺纹MIL-C-5015系列，更加的简单的装配和拆卸。该系列产品拥有防水，防振动和简单装配和拆卸。产品主要应用于通讯设备、飞机船舶、电动机车等恶劣环境。
VG95234连接器的设计是为了特殊电线， 能保证匹配mil-w-5086,ln9251,tl6145-009 和tl6145-001电线的完全密封，其他的需 求要安装电线和绝缘外径提供。
JAEWON电连接器产品系列分为：

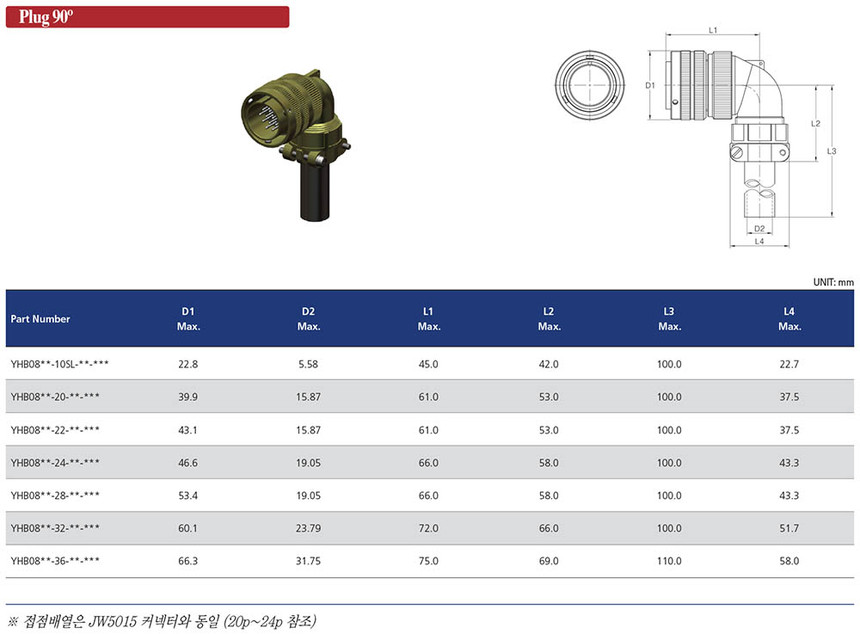

VG00-墙式安装插座、VG01-电缆连接插座、VG02-盒式安装插座、VG06-直插头、VG08-90度弯插头。
产品规格
| 材质 | 外壳表面处理 |
外壳 端子 插芯 | 铝合金 铜或铜合金 塑料或橡胶 | 镀锌 镀银 |
产品性能
绝缘阻抗 工作温度 插拔次数 | 5,000Millohms(25℃) -55℃~125℃ ≥500次 |
耐电压 |
服务等级 | 测试电压 AC(rms) | 工作电压 |
AC(直流) | DC（交流） |
Inst A D E B C | 1,000 2,000 2,800 3,500 4,500 7,000 | 200 500 900 1,250 1,750 3,000 | 200 700 1,250 1,750 2,450 4,200 |
端子插入力与分离力 |
端子尺寸 | 最小分离力 | 最大平均插入力 | 最大插入力 |
#16 #12 #8 #4 #0 | 2 3 5 10 15 | 24 24 - - - | 30 30 160 240 320 |
端子尺寸 | 电流等级 | 端子阻抗 | 线径范围 |
端子尺寸 | 插针直径 | 焊接端子直径 | 测试电流 | 电压差 | 线径 | 电线截面积 | 绝缘体外径 |
#16 #12 #8 #4 #0 | 1.6 2.4 3.6 5.7 9.1 | 1.9 3.0 5.4 8.4 12.2 | 13A 23A 46A 80A 150A | 13A 23A 46A 80A 150A | 49 42 26 23 21 | #20~#16 #14~#12 #10~#8 #6~#4 #2~#0 | ≤1.3 ≤3.5 ≤8.0 ≤22.0 ≤50.0 | 1.7~3.3 2.9~4.3 4.2~6.4 7.0~9.4 10.6~14.0
|
